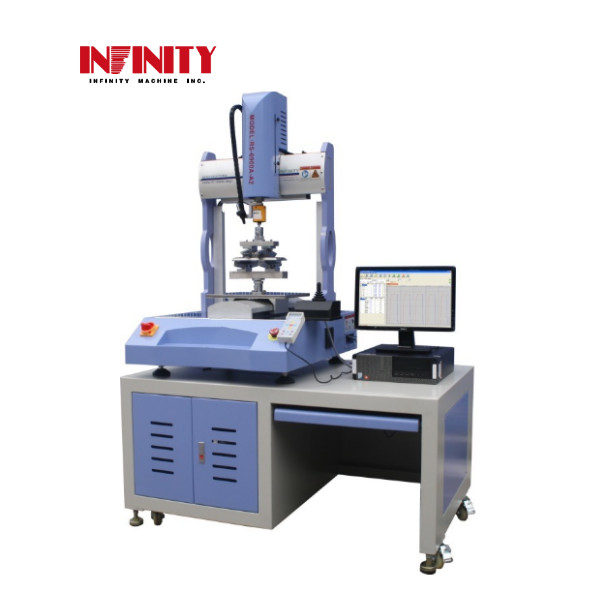

Button Force Testing Equipment 3 Points / 4 Points Bending Test Machine

Button Force Testing Equipment 3 Points / 4 Points Bending Test Machine

    • Button Force Testing Equipment 3 Points / 4 Points Bending Test Machine
  • Button Force Testing Equipment 3 Points / 4 Points Bending Test Machine

    Detail produk:

    Tempat asal: BUATAN CHINA
    Nama merek: Infinity Machine
    Sertifikasi: CE, ISO
    Nomor model: RS-6900H

    Syarat-syarat pembayaran & pengiriman:

    Minimum Order Quantity: 1 set
    Harga: Negotiable
    Packaging Details: Standard export wooden case with operation manual and video inside.
    Delivery Time: Shipped in 15 days after payment
    Payment Terms: D/A, D/P, T/T, Western Union, MoneyGram
    Supply Ability: 200 sets per month
    Kontak
    Detil Deskripsi produk
    Metode mengemudi sumbu Z: Motor servo dari Panasonic Jepang transduser: 50N (5kgf) 1000N (100kgf)
    Rentang mengemudi: 0 ~ 150mm atau ditentukan oleh pengguna Uji rentang beban: 0 ~ 50N (5kgf) atau 0 ~ 1000N (100kgf)
    Ukuran maksimal spesimen: W300xD300mm Ukuran unit utama: W765xD895mmxH1250mm
    Berat badan: Sekitar 250kg Mengontrol cara: X: (kanan dan kiri) Y: (maju dan mundur)
    Cahaya Tinggi:

    force testing machine

    ,

    button pull test machine

    Peralatan Uji Gaya Tombol 3 Poin / 4 Poin Uji Bending Mesin

    Model: RS-6900H

    Aplikasi:

    Kontrol servo Tester multi fungsi ini dikendalikan oleh sumbu X, Y, Z, sesuai untuk uji gaya tombol, kompresi untuk produk elektronik, uji bending 3 titik, uji bending 4point.

    Spesialisasi :

    1. Penguji digerakkan oleh sumbu X, Y, Z, X, Y untuk memindahkan platform pengujian, sehingga bisa mewujudkan uji kompresi multi-poin untuk tombol-tombolnya.

    uji kekuatan dan uji kompresi produk elektronik; Sumbu Z dihubungkan ke transduser untuk menerapkan gaya uji, mengumpulkan kekuatan uji dan

    kontrol waktu kompresi

    2. Sistem ini dikendalikan oleh perangkat lunak profesional komputer, dapat mengatur kekuatan uji, waktu uji, siklus uji, dan kecepatan uji, dan dapat mengumpulkan

    uji gaya, waktu uji, kecepatan uji untuk menghasilkan grafik uji.

    3. X, Y, sumbu Z digerakkan oleh motor servo dari Panasonic Jepang ke drive; transmisi dengan ballscrew tepat yang bisa mencapai noise rendah

    dan daya tahan yang lama.

    4. Penguji dilengkapi dengan kotak yang dikontrol, operator juga bisa menggunakan kotak untuk pengaturan tester.

    5. Tester adalah tipe meja atas, meja khusus sebagai aksesori.

    6. Antarmuka bahasa Mandarin atau Inggris bisa jadi pilihan. Unit (N, Lb, gf, kgf) dapat diaktifkan dengan bebas.

    7. Metode pengujian dapat diatur, disimpan dan dipanggil untuk digunakan dari catatan simpan. Data dan kurva bisa dicetak secara langsung

    8. Kurva redaman kehidupan dapat dibuat, laporan pengujian dapat dikonversi ke format file Excel dan PDF.

    Parameter teknis :

    Model RS-6900H
    Metode mengemudi sumbu Z Motor servo dari Panasonic Jepang
    Transduser 50N (5kgf) 1000N (100kgf)

    Rentang mengemudi (atas dan bawah)

    0 ~ 150mm
    Uji rentang beban 0 ~ 50N (5kgf) atau 0 ~ 1000N (100kgf)
    Resolusi beban 0,01N
    Akurasi beban ± 0,5% FS
    Uji rentang perpindahan 0 ~ 150mm
    Resolusi pemindahan 0.001mm
    Akurasi perpindahan ± 0.03mm
    Rentang kecepatan uji 0,1 ~ 150mm / menit
    Metode mengemudi sumbu XY Motor servo dari Panasonic
    Cara kontrol X: (kanan dan kiri) Y: (maju dan mundur)
    Mengemudi X: 0 ~ 300mm Y: 0 ~ 300mm
    Resolusi pemindahan 0.002mm
    Akurasi perpindahan ± 0.05mm
    Rentang kecepatan bergerak 5 ~ 200mm / detik
    Ukuran maksimal spesimen W300xD300mm
    Berat Sekitar 250kg
    Ukuran mesin W765xD895mmxH1250mm
    Ukuran dengan meja W1400xD900xH1900mm

    Aplikasi Khas:

    1. Kompresi Multi-Point:

    Grafik uji. Sumbu Y adalah gaya, (satuannya bisa N, Lb, gf, kgf), sumbu X adalah waktu, unitnya adalah yang kedua. pengaturan untuk grafik di bawah adalah untuk kompres 5kg untuk menjaga 5 detik pada kekuatan 5kg.

    Fixture uji Diameter untuk bantalan kompresi akan dibuat sesuai kebutuhan pelanggan.

    2. tombol kekuatan pengujian:

    Grafik uji untuk uji tombol.

    Tombol uji fixture.

    3. Uji bending 3pts dan 4pts:

    Uji bending 4 poin serupa dengan uji 3 pts bending, perbedaannya adalah fixture. Jadi, di sini, uji coba 3 Pts bending akan diperkenalkan. Ada dua cara uji untuk 3 Pts yang membungkuk dalam tester ini, satu adalah 3Pts uji kelelahan lentur, dan satu lagi uji kekuatan bending 3 Pts.

    3 Pts membungkuk grafik uji kelelahan. Grafik uji ini serupa dengan grafik di multi-point yang terus memaksa uji.

    Uji kekuatan lentur grafik 3P yang serupa.

    3 poin perlengkapan bending. 4 poin perlengkapan bending.
