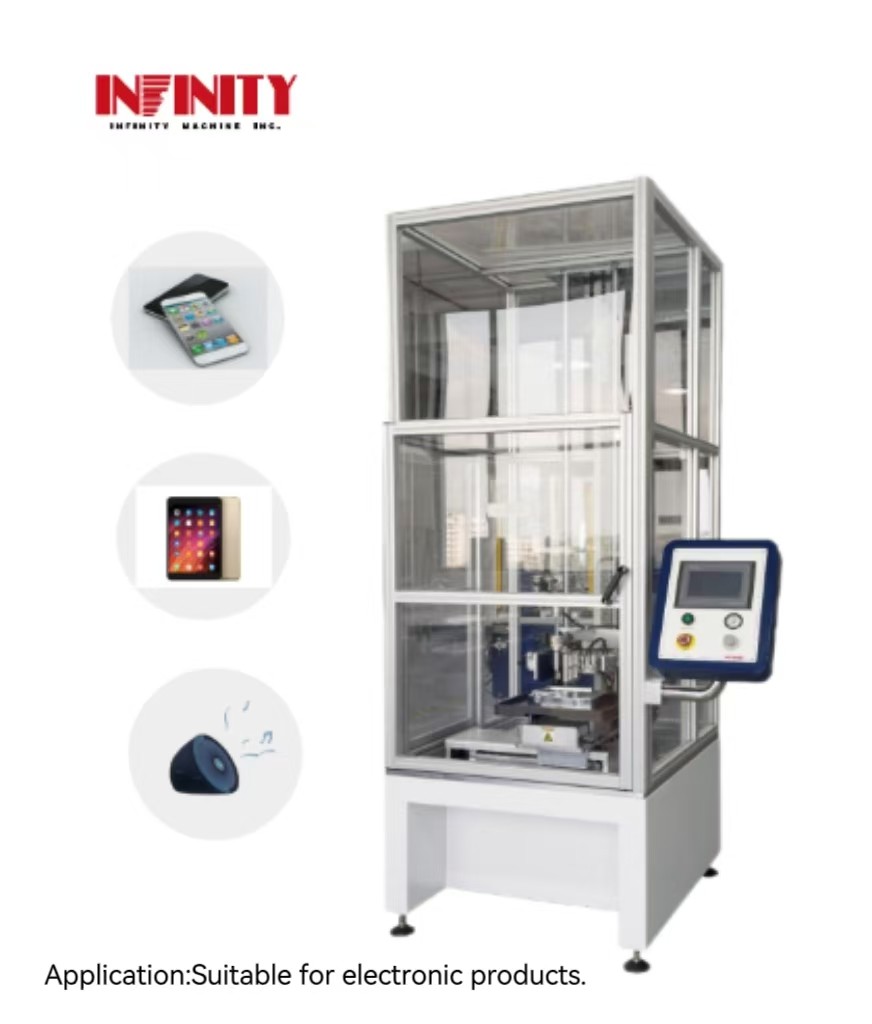

PLC Mesin Tes Dampak Bola Drop Otomatis Tiga Poros untuk Produk Elektronik

Mesin uji dampak bola drop otomatis tiga sumbu

Nomor model produk: ID6150


Aplikasi:
Mesin mengadopsi mode kontrol PLC, muncung hisap menggunakan tekanan negatif vakum, memegang bola baja ukuran yang berbeda, tekan tombol drop, muncung hisap,bola baja akan digunakan sebagai uji jatuh bebas, dampak permukaan sampel, dan menguji ketahanan dampak sampel, yang cocok untuk tes dampak ponsel, tablet, audio dan produk elektronik lainnya.

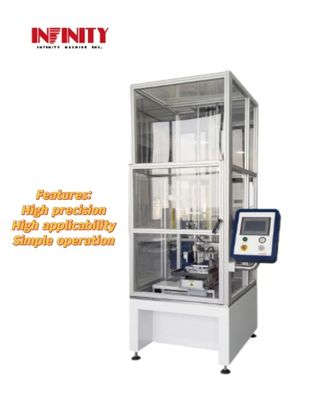

Fitur:
1Peralatan ini menggunakan metode adsorpsi vakum untuk menyerap bola baja, yang lebih akurat daripada metode mechanical claw drop.Hal ini dapat diprogram untuk merealisasikan uji siklus multi-titik otomatis dan meningkatkan efisiensi uji.
2.X, Y dan sumbu Z didorong oleh motor servo Jepang Panasonic, penggerak sekrup bola presisi, kebisingan rendah dan penggunaan tahan lama.
3.Language telah disederhanakan / bahasa Inggris antarmuka, cocok untuk pelanggan global.
4.Perangkat lunak operasi antarmuka sederhana dan mudah dioperasikan. Program ini memiliki anti-pendirian dirancang fungsi untuk memastikan keakuratan dan keselamatan dari setiap tes.
5.Fungsi reset otomatis dan pengambilan otomatis yang unik, dapat merealisasikan uji siklus tanpa pengawasan dan otomatis.bola baja berdampak pada sampel selama memulai dan berjalanKetika platform XY diposisikan di posisi lubang kerucut dan koaksi bola,silinder dilepaskan dan menjatuhkan bola bajaSetelah sumbu Z menjatuhkan bola, siklus dijalankan.
6. Seluruh mesin mengadopsi desain struktur lantai, panel operasi dapat berputar, sehingga operator lebih dekat ke area pengujian, lebih nyaman loading sampel dan unloading.
7. Peralatan menyediakan mekanisme deteksi kesalahan yang sempurna dari keadaan operasi dan memberikan informasi kesalahan yang sesuai prompt,dan melakukan deteksi real-time dan pemrosesan kegagalan servo, sensor kesalahan, X, Y dan Z sumbu batas kesalahan, sehingga untuk memaksimalkan perlindungan keselamatan pribadi dan peralatan.
8Perangkat ini dilengkapi dengan fungsi laser inframerah, yang dapat dengan akurat menemukan posisi titik pendaratan dan memudahkan penguji untuk menentukan posisi tes dengan akurat.
9Rumus tes disimpan dalam ROM sistem, yang sederhana dan nyaman untuk membaca dan mengubah posisi tes.

Parameter spesifikasi:


Kontrol perangkat antarmuka


Diagram alur tindakan::

1.Clamp sampel dan menempatkan bola di lubang kerucut


2.Axis Z turun dan menyerap bola baja

3.Angkat bola baja dan naik ke ketinggian dampak yang ditetapkan

4Posisi X dan Y platform ke titik dampak

5.Bola jatuh dan memukul titik dampak

6Saat bola memantul, silinder membentang untuk menggenggam bola baja untuk mencegah benturan sekunder.

7Setelah platform XY diposisikan ke posisi lubang kerucut dan koaksial dengan bola, silinder dilepaskan dan bola baja diturunkan.Bola baja secara otomatis mengatur kembali ke pusat lubang kerucutSetelah sumbu Z turun untuk mengambil bola, siklus dijalankan.
