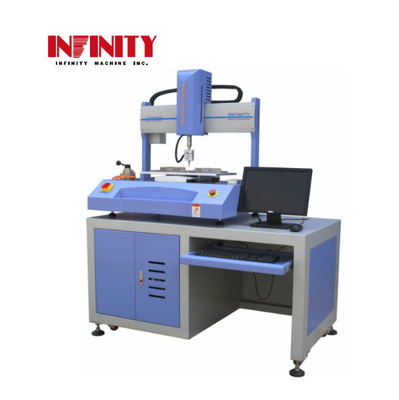

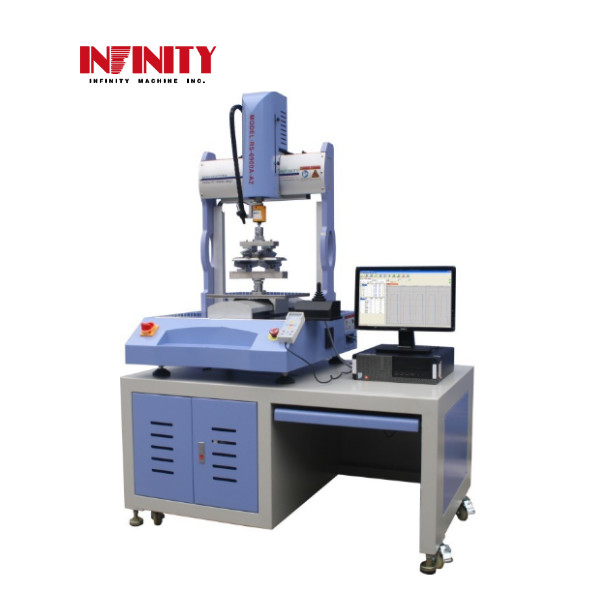

Tombol Daya Stwitchs Keyboards Klik Ratio Tester Laptop Smartphone Kompresi Dan Bending Mesin Uji
Aplikasi:
Ini kontrol servo Multi-fungsi tester dikendalikan oleh sumbu X, Y, Z, itu cocok untuk tes kekuatan tombol, kompresi untuk produk elektronik, tes lentur 3 poin,Uji lentur 4 poin.
Spesialisasi:
1. Tester dipindahkan oleh sumbu X, Y, Z, X, Y adalah untuk memindahkan platform pengujian, sehingga dapat mewujudkan pengujian kompresi multi-titik untuk tombol
tes kekuatan dan uji kompresi produk elektronik; sumbu Z terhubung ke transduser untuk menerapkan kekuatan uji,mengumpulkan kekuatan uji dan
Mengontrol waktu kompresi.
2Sistem dikendalikan oleh perangkat lunak komputer profesional, dapat mengatur kekuatan uji, waktu uji, siklus uji, dan kecepatan uji, dan dapat mengumpulkan
kekuatan uji, waktu uji, kecepatan uji untuk menghasilkan grafik uji.
3. sumbu X, Y, Z didorong oleh servo motor dari Jepang Panasonic untuk mengemudi; transmisi oleh sekrup bola yang tepat yang dapat mencapai kebisingan rendah
dan daya tahan lama.
4. Penguji dilengkapi dengan kotak yang dikendalikan, operator juga dapat menggunakan kotak untuk pengaturan tester.
5. Penguji adalah tipe meja atas, meja khusus sebagai aksesori.
6. Interface bahasa Cina atau Inggris bisa opsional. Unit (N,Lb,gf,kgf) dapat beralih bebas.
7. Metode pengujian dapat diatur, disimpan dan dipanggil untuk digunakan dari catatan penyimpanan. Data dan kurva dapat dicetak langsung
8Kurva pengedap hidup dapat dibuat, laporan tes dapat dikonversi ke Excel dan format file PDF.
Parameter teknis:
| Model |
IF4331 |
| Metode mengemudi sumbu Z |
Servo motor dari Panasonic Jepang |
| Transduser |
50N ((5kgf) 1000N ((100kgf) |
|
Jangkauan berkendara (ke atas dan ke bawah)
|
0 ~ 150mm |
| Jangkauan beban uji |
0 ~ 50N ((5kgf) atau 0 ~ 1000N ((100kgf) |
| Resolusi beban |
0.01N |
| Keakuratan beban |
± 0,5% F.S |
| Jangkauan pengujian pergeseran |
0 ~ 150mm |
| Resolusi pemindahan |
0.001mm |
| Keakuratan perpindahan |
± 0,03 mm |
| Jangkauan kecepatan uji |
0.1 ~ 150mm/menit |
| Metode mengemudi sumbu X-Y |
Servo motor dari Panasonic |
| Cara pengendalian |
X: ((kanan dan kiri) Y: ((ke depan dan ke belakang) |
| Jarak berkendara |
X:0~300mm Y:0~300mm |
| Resolusi pemindahan |
0.002mm |
| Keakuratan perpindahan |
± 0,05mm |
| Jangkauan kecepatan bergerak |
5 ~ 200mm/detik |
| Ukuran sampel maksimum |
W300xD300mm |
| Berat badan |
Sekitar 250kg |
| Ukuran mesin |
W765xD895mmxH1250mm |
| Ukuran dengan tabel |
W1400xD900xH1900mm |
Aplikasi khas:
1Kompresi Multi-point:
Grafik uji. sumbu Y adalah gaya, (unit dapat N,Lb,gf,kgf), sumbu X adalah waktu, unit adalah detik. pengaturan untuk grafik di bawah ini adalah untuk memampatkan 5kg untuk menjaga 5 detik pada gaya 5kg.
Perlengkapan uji: diameter untuk bantalan kompresi akan dibuat sesuai dengan kebutuhan pelanggan.
2. pengujian kekuatan tombol:
Grafik uji untuk tes tombol.
Perlengkapan uji tombol.
3Uji lentur 3pts dan 4pts:
Uji lentur 4 poin adalah sama dengan uji lentur 3 Pts, perbedaannya adalah perlengkapan. jadi, di sini, uji lentur 3 Pts akan diperkenalkan.Ada dua cara tes untuk 3 Pts lentur dalam tester ini, satu adalah tes kelelahan lentur 3Pts, dan yang lain adalah tes kekuatan lentur 3Pts.
Grafik tes kelelahan lentur 3 Pts. Grafik uji ini mirip dengan grafik dalam uji kekuatan tahan multi-titik.
Tes kekuatan lentur grafik 3P yang sama.
3 titik lentur perlengkapan. 4 titik lentur perlengkapan.
