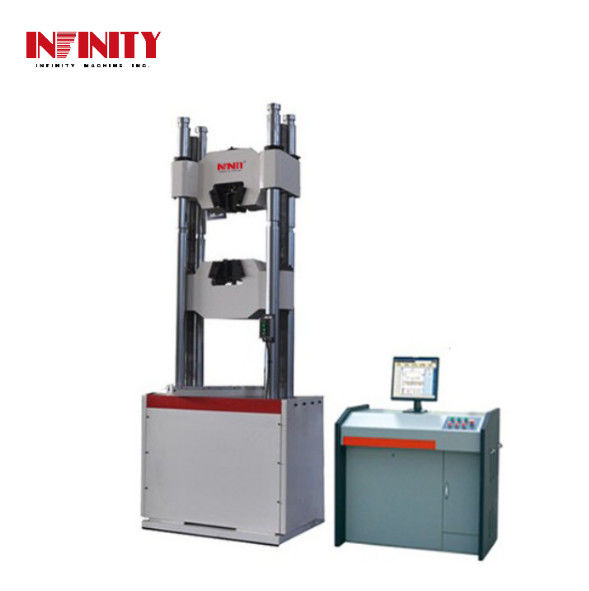

Mesin pengujian tekanan hidrolik elektro servo Kontrol komputer mikro 40KN ~ 2000KN

Mesin pengujian tekanan hidrolik elektro servo Kontrol komputer mikro

Model: IN-2000AY

Tujuan:

Microcomputer-kontrol elektro-hidraulik servo mesin pengujian universal terutama mengadopsi utama mesin silinder minyak tipe bawah, digunakan untuk tarik, kompresi, lentur dan memotong Tes untuk bahan logam dan non-logam. Industri ringan, penerbangan, kedirgantaraan, bahan, lembaga pendidikan tinggi dan lembaga ilmiah, dll.

Operasi tes dan proses data memenuhi persyaratan standar GB228-2002 ¢ Bahan pada suhu kamar: metode pengujian kekuatan tarik logam.

Spesifikasi:

Skema Deskripsi:

1.1Mesin utama.

1. Mesin utama mengadopsi di bawah jenis tabung minyak, ruang tarik berada di atas mesin utama, kompresi dan ruang lentur adalah antara balok silang bawah dan stasiun kerja.
2. Desain struktur sekrup empat standar yang solid, sehingga seluruh mesin memiliki stabilitas yang kuat.
3. Lampu silang bergerak dirancang dengan mekanisme penghapusan celah yang unik, menghindari kesalahan pengujian yang disebabkan oleh tegangan balok silang mesin tipe B.
4. Ada desain pelat geser 10mm antara rahang dan rahang splint, secara efektif memperpanjang umur layanan rahang splint.
5. Ruang uji dapat dibagi menjadi tiga segmen untuk penyesuaian sesuai dengan panjang sampel, titik tertinggi cocok untuk penggunaan peralatan perifer seperti tungku suhu tinggi.

1.2. Sistem drive

Angkat balok silang bawah mengadopsi motor hidrolik, rantai, dan penggerak sekrup timbal untuk mewujudkanpenyesuaian ruang tarik dan kompresi.

Tidak peduli dalam keadaan pengaturan ruang atau diProses pengujian, keduanya mencapai operasi jika clearance nol.

1.3Sistem hidrolik (sumber minyak tipe meja)

Prinsip hidraulik:

Seperti yang ditunjukkan pada gambar 2, ini adalah load-adaptive meter dalam sistem kontrol kecepatan.

Minyak hidraulik di tangki bahan bakar masuk ke sirkuit minyak ketika motor menggerakkan pompa gigi bertekanan tinggi, mengalir melalui katup non-kembali, filter tekanan tinggi 10μ,kelompok katup tekanan diferensial dan katup servo untuk masuk ke tabung minyakKomputer mengirim sinyal ke servo motor, untuk mengontrol mulut dan arah katup servo, sehingga mengontrol aliran masuk ke dalam tabung minyak,mewujudkan kontrol kekuatan pengujian kecepatan seragam dan perpindahan.

Gambar 2: Prinsip hidraulik

  Fitur:

1. Ini mengadopsi impor tekanan tinggi pompa gigi, dengan kebisingan rendah dan tekanan yang stabil.
2. Ini mengadopsi desain terintegrasi untuk sistem dinamis dan platform operasi, mudah dioperasikan dan menghemat ruang uji pada saat yang sama.
3. Permukaannya dibuang dengan semprot plastik, jadi penampilannya bagus.

  Sistem kontrol:

Sistem pengukuran digital penuh dan kontrol loop tertutup memiliki banyak karakteristik canggih dan inovasi teknologi, terutama tercermin dalam:

4.1 Mencapai empat jenis sistem kontrol loop tertutup kontrol kekuatan pengujian, deformasi sampel,pergeseran sinar silang dan proses pengujian.

4.2 Sistem pengumpulan data terdiri dari saluran shift A/D 24 bit dengan presisi tinggi 4 jalur,rasio resolusi maksimum mencapai 1/300000,

Seluruh prosesnya tak ada langkahnya.

4.3 Mengadopsi komponen terintegrasi merek terkenal asli seperti BB, AD dan Xilinx,dengan desain digital penuh.

4.4 Ini sesuai dengan standar bus PCI, komputer mikro adalah identifikasi otomatis daninstalasi untuk microcomputer, mencapai “plug and test”.

4.5 Tidak ada elemen analog seperti potentiometer untuk sistem pengukuran elektronik, menjamin interconvertibility dan nyaman untuk

pemeliharaan dan penggantian

Perangkat lunak kontrol:

Ini sesuai dengan lebih dari 30 peraturan standar nasional yang relevan,seperti GB228-2002,GB228-2010.

1Sistem kontrol komputer: memiliki keuntungan tingkat integrasi yang tinggi, kinerja yang stabil dan dapat melakukan real-time

Pengumpulan data uji dan dinamika real-timetampilan untuk kurva karakteristik uji; file data uji dapat disimpan dengan metode Access

database umum atau SQLserve database besar, yang nyaman untuk mencapai penggunapembagian sumber daya dan manajemen jaringan,

dan analisis ulang.

Perangkat lunak ini memiliki akses mudah ke berbagai laporan word2000 pengguna didefinisikan, memecahkan masalahbahwa pengguna yang berbeda atau satu pengguna yang sama

memiliki persyaratan yang berbeda untuk laporan pada waktu yang berbeda, dan dapat menangani data asli kekuatan uji, perpindahan dan waktu dan

kurva turunan.

2. fungsi perlindungan: tester ini memiliki perlindungan batas dari perangkat lunak dan mesin, dapat secara dinamis mengatur rasio berhenti otomatis melebihi

beban maksimum; memiliki overcurrent, overvoltage, overload dan lainnya fungsi perlindungan.

3. Dapat menyadari tanda otomatis untuk saluran beban, intuitif dan nyaman.

4. Tes batch dapat mewujudkan tampilan diklasifikasikan untuk kurva, dan kurva mengikuti secara otomatis.

5. Perangkat lunak ini dapat mewujudkan kecepatan diatur pengguna yang ditentukan, dan penyesuaian kecepatan oleh komputer.Hal ini juga dapat merealisasikan tinggi presisi kecepatan tanda,

dan menyesuaikan tingkat kecepatan dan kode kapan saja.

6. Pemantauan proses uji: dapat mewujudkan tampilan real-time untuk berbagai parameter seperti kekuatan uji,pergeseran dan kurva dalam pengujian.

7Fungsi manajemen hirarkis untuk izin perangkat lunak: untuk meningkatkan keamanan perangkat lunak dan data, Perangkat lunak ini dapat mewujudkan hirarkis

fungsi manajemen dengan mengatur perlindungan kata sandi yang berbeda.

8Fungsi representasi hasil: setelah menyelesaikan dan menyimpan tes, pengguna dapat membukanya kapan saja dimasa depan dan menganalisis kembali data tes sesuai dengan

untuk membutuhkan.

9Pengguna dapat memilih beban-waktu, beban-perpindahan dan perpindahan-waktu kurva untuk tes dan datamenampilkan, menyimpan, menganalisis dan mencetak

sesuai kebutuhan.

10. Fungsi lintasan kurva titik: dapat mengklik kekuatan dan nilai deformasi pada kurva dengan mouse, untuk memperoleh parameter dari setiap titik.

11. Fungsi kontras hasil: dapat mengamati berbagai kurva tes pada saat yang sama, dan dapat merealisasikanKarakteristik kontras spesimen yang akan diuji

dianalisis dengan superposisi dan keuntungan pecahan dariberbagai kurva.

12. Force interface: kekuatan saluran interface dan perangkat lunak uji dapat melengkapi semua jenis sensor sesuai dengan kebutuhan pengguna, dan dapat melakukan

tanda, modifikasi parameter dan tes normal.

13Frekuensi pengambilan sampel data: dapat memilih frekuensi pengambilan sampel kecepatan tinggi sesuai dengan pengguna persyaratan pengujian.

Konfigurasi dasar sistem:

1. mesin utama penguji (mesin utama mengadopsi di bawah jenis tabung minyak)

2Sumber minyak kontrol servo, jenis tabel

2.1 Katup servo elektro-hidraulik

3Amplifier dua jalur yang dapat diprogram, resolusi 1/300,000

4. Sel beban presisi tinggi

5. Sistem pengukuran perpindahan Guy

6. Set lengkap pegangan lampiran termasuk: perlengkapan tarik & kompresi perlengkapan & lentur perlengkapan

7Perangkat lunak kontrol khusus

8. Komputer Lenovo

9. HP A4 inkjet printer

10Data teknis: manual operasi
